ใบมีดเพชรสำหรับตัดผ้าเบรก: ขอบล้อต่อเนื่องแบบเชื่อมเทียบกับแบบชุบด้วยไฟฟ้า

1. ผ้าเบรคทำมาจากอะไร

ผ้าเบรกรถยนต์สมัยใหม่เป็นส่วนประกอบที่ออกแบบมาเพื่อแปลงพลังงานจลน์ให้เป็นความร้อนผ่านการเสียดสี ในขณะที่ยังคงโครงสร้างที่มั่นคงภายใต้ภาระการเบรกที่รุนแรง การทำความเข้าใจโครงสร้างเป็นขั้นตอนแรกในการตัดให้เรียบร้อย

สองชั้นหลัก

· แผ่นรองเหล็ก— โดยทั่วไปแล้วจะเป็นเหล็กกล้าคาร์บอนต่ำรีดเย็น (DC04 หรือที่คล้ายกัน) หนา 3–6 มม. ให้การสนับสนุนโครงสร้างและพื้นผิวการติดตั้งสำหรับคาลิเปอร์

· วัสดุแรงเสียดทาน (ซับแรงเสียดทาน)— หนา 8–15 มม. ยึดติดกับแผ่นรองภายใต้ความร้อนและแรงกด ซึ่งเป็นชั้นที่สึกหรอกับจานเบรก

[ รูปภาพ: ภาพตัดขวางของผ้าเบรก — แผ่นรองรับเหล็ก + ซับในแรงเสียดทาน ]
alt: ภาพตัดขวางของผ้าเบรกที่แสดงแผ่นรองรับที่เป็นเหล็กและวัสดุเสียดสี

สูตรวัสดุแรงเสียดทาน

ซับในแรงเสียดทานเป็นส่วนประกอบที่ซับซ้อน สูตรที่แน่นอนของมันจะแตกต่างกันไปตามประเภทของแผ่นอิเล็กโทรด แต่เกือบจะรวมเอาสารยึดเกาะ สารเสริมแรง สารตัวเติม และตัวปรับแรงเสียดทานเข้าด้วยกัน:

บริบทด้านกฎระเบียบ

ผ้าเบรกที่จำหน่ายในตลาดที่มีการควบคุมจะต้องเป็นไปตามมาตรฐานประสิทธิภาพและการรับรองที่คล้ายคลึงกัน —อีซีอี R90ในยุโรปเอฟเอ็มวีเอสเอส 135ในประเทศสหรัฐอเมริกา และกิกะไบต์ 5763ในประเทศจีน มาตรฐานเหล่านี้ควบคุมประสิทธิภาพการเสียดสีและการสึกหรอ ซึ่งเป็นสาเหตุที่ผู้ผลิตตัดตัวอย่างทดสอบและแผ่นการผลิตให้ได้ขนาดที่แม่นยำ และไม่สามารถรองรับขอบที่ถูกไฟไหม้หรือแยกส่วนที่อาจทำให้ผลลัพธ์ในห้องปฏิบัติการบิดเบี้ยวได้

2. เหตุใดผ้าเบรกจึงตัดยาก

การตัดผ้าเบรกไม่เหมือนการตัดกระเบื้องหรือคอนกรีต คุณสมบัติสามประการทำให้ใบเลื่อยมีความท้าทายเป็นพิเศษ:

1. มีฤทธิ์กัดกร่อนมากเส้นใยเหล็ก อนุภาคเซรามิก และสารตัวเติมแร่แข็งในวัสดุเสียดทานทำหน้าที่เหมือนตัวกลางในการบด พวกมันกัดกร่อนเมทริกซ์พันธะและขับกรวดเพชรออกเร็วกว่าหินทั่วไป

2. ความไวต่อความร้อนของสารยึดเกาะสารยึดเกาะฟีนอลิกเรซินที่ยึดวัสดุเสียดสีไว้ด้วยกันเริ่มสลายตัวด้วยความร้อนที่ประมาณ250–300°ซ. ความร้อนที่มากเกินไปในการตัดจะทำให้เรซินเกิดคาร์บอน ทำให้เกิดการเปลี่ยนสี การหลุดล่อน และขอบที่อ่อนแอลงจนไม่ผ่านการทดสอบแรงเสียดทาน

3. โครงสร้างคอมโพสิตการเปลี่ยนจากวัสดุเสียดสีแบบอ่อนไปเป็นแผ่นรองรับเหล็กแข็งภายในการตัดครั้งเดียว หมายความว่าใบมีดจะต้องจัดการกับวัสดุที่แตกต่างกันมากสองชนิดในการผ่านครั้งเดียว โดยไม่ทำให้ชั้นเสียดสีแตกหรือไหม้ผ่านเหล็ก

ประเด็นสำคัญ

 ใบมีดผ้าเบรกในอุดมคติจะต้องเป็นคมพอที่จะตัดเส้นใยเหล็กได้ แข็งพอที่จะต้านทานการเสียดสี และวิ่งเย็นพอที่จะปกป้องสารยึดเกาะฟีนอล— ทั้งหมดนี้สร้างคมตัดที่แม่นยำไร้เศษและมิติ

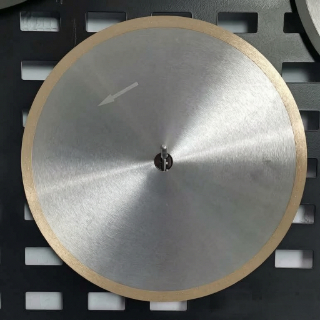

3. ใบมีดเพชรแบบเชื่อมขอบต่อเนื่อง (ไม่มีฟัน)

A ใบมีดเชื่อมขอบต่อเนื่องใช้แกนเหล็กที่มีส่วนเพชรเชื่อมอยู่รอบเส้นรอบวงเต็ม โดยไม่มีช่องว่างระหว่างส่วนต่างๆ (ด้วยเหตุนี้ "ไม่มีฟัน" หรือ "ต่อเนื่องกัน") การเชื่อมจะทำโดยอย่างใดอย่างหนึ่งการเชื่อมด้วยเลเซอร์หรือการเชื่อมความถี่สูง (เหนี่ยวนำ).

มันทำงานอย่างไรบนผ้าเบรก

· เพชรหลายชั้นในพันธะโลหะส่วนนี้เป็นส่วนผสมของเพชรกรวดผสมเผาที่ยึดอยู่ในเมทริกซ์โลหะ (โคบอลต์ บรอนซ์ หรือเหล็ก) เมื่อเม็ดมีดสึกหรอ เพชรใหม่จะถูกเผยออก ทำให้ใบมีดมีอายุการใช้งานยาวนานและสามารถลับคมได้เอง

· ขอบล้อต่อเนื่อง = แรงกดสม่ำเสมอเนื่องจากไม่มีช่องว่างของส่วนต่างๆ แรงกดในการตัดจึงมีการกระจายเท่าๆ กันรอบๆ เส้นรอบวง นี่คือสิ่งที่ป้องกันการแตกหักและการบิ่นของแรงกระแทกที่ขอบล้อที่แบ่งส่วนทำให้เกิดวัสดุเสียดสีที่เปราะ

· พันธะระหว่างส่วนต่อแกนที่แข็งแกร่งการเชื่อมด้วยเลเซอร์จะสร้างพันธะทางโลหะวิทยาที่ทนทานต่อการรับน้ำหนักด้านข้างสูง และการสัมผัสกับแผ่นรองรับเหล็กเป็นระยะๆ โดยไม่สูญเสียส่วนใดๆ

ดีที่สุดสำหรับ

การตัดวัสดุเสียดสีเป็นชุดและการผลิต การสุ่มตัวอย่างการควบคุมคุณภาพโดยที่ความสมบูรณ์ของขอบส่งผลต่อผลการทดสอบ แอปพลิเคชันใด ๆ ที่อายุใบมีดต่อดอลลาร์มีความสำคัญมากกว่าความเร็วตัดสูงสุด

4. ใบมีดเพชรชุบไฟฟ้า

หนึ่งใบมีดชุบด้วยไฟฟ้า (พันธะนิกเกิล)ยึดเม็ดเพชรไว้บนแกนกลางโดยการชุบนิกเกิลชั้นเดียวด้วยไฟฟ้าเหนืออนุภาคเพชร เพชรวางอยู่บนพื้นผิว ไม่ได้ฝังอยู่ในเมทริกซ์เผาผนึก

มันทำงานอย่างไรบนผ้าเบรก

· เพชรชั้นเดียวเผยทั้งชิ้นเพชรเกือบ 100% ยื่นออกมาจากพันธะนิกเกิล ดังนั้นใบมีดจึงคมมากเมื่อนำออกจากกล่องและตัดด้วยแรงที่ต่ำมาก

· ขอบบาง.ใบมีดชุบด้วยไฟฟ้าสามารถทำให้บางมากได้ (มักจะ 1.0–1.5 มม.) ซึ่งหมายความว่าเส้นเลื่อยแคบ การสูญเสียวัสดุน้อยลง และความร้อนน้อยลง ซึ่งมีประโยชน์สำหรับการตัดแต่งที่แม่นยำและงานคอนทัวร์

· ไม่มีการลับคมด้วยตนเองเมื่อเพชรที่เผยออกสึกหรอหรือหลุดออก ประสิทธิภาพการตัดจะลดลงอย่างรวดเร็ว ไม่มีเลเยอร์ใหม่อยู่ข้างใต้ — ดังนั้นอายุการใช้งานจึงสั้นลงตามการออกแบบ

ดีที่สุดสำหรับ

การตัดแต่งอย่างแม่นยำ การตัดรูปร่างหรือการตัดโปรไฟล์ แผ่นรองรับเหล็กบาง งานต้นแบบและงานชุดเล็ก และงานใดๆ ก็ตามความคมชัดและความแม่นยำมีความสำคัญมากกว่าอายุการใช้งานใบมีดทั้งหมด

5. การเปรียบเทียบแบบเคียงข้างกัน

กฎง่ายๆ

 หากคุณกำลังตัดหลายร้อยแผ่นต่อวันใบมีดแบบเชื่อมขอบต่อเนื่องชนะด้วยต้นทุนต่อการตัดและความสม่ำเสมอของคมตัด หากคุณกำลังตัดแผ่นบางแผ่นที่มีพิกัดความเผื่อต่ำหรือมีโปรไฟล์โค้งใบมีดเคลือบด้วยไฟฟ้าจะได้ชัยชนะจากความคมและรอยตัด

6. วิธีเลือกใบมีดที่ถูกต้อง

จับคู่ใบมีดให้ตรงกับความเป็นจริงในการผลิตของคุณ ไม่ใช่กับวัสดุเพียงอย่างเดียว:

1. ปริมาณก่อนสายการผลิต → รอยขอบต่อเนื่อง ห้องปฏิบัติการ/QC และต้นแบบ → ชุบด้วยไฟฟ้า

2. ประเภทวัสดุแรงเสียดทานแผ่นกึ่งโลหะและเซรามิกให้รางวัลความทนทานของใบมีดเชื่อม แผ่น NAO และอะรามิดสามารถบรรทุกขอบได้อย่างต่อเนื่อง — รับประกันการระบายความร้อนที่เพียงพอและพิจารณาพันธะที่เปิดกว้างขึ้นเล็กน้อย

3. ตัดให้เปียกอยู่เสมอน้ำระงับความร้อนที่ทำลายฟีนอลเรซิน และดักจับฝุ่นละเอียด (ซึ่งอาจประกอบด้วยเหล็ก เซรามิก และทองแดงในอดีต) ซึ่งผู้ปฏิบัติงานไม่ควรหายใจเข้าไป

4. ปรับขนาดใบมีดให้เข้ากับตัวเครื่องใบมีดขนาด 115–230 มม. เหมาะกับเลื่อยตัดแบบตั้งโต๊ะ ใบมีดขนาด 300–400 มม. เหมาะกับสายการผลิตต่อเนื่อง

5. สำหรับแผ่นรองเหล็กเพียงอย่างเดียวใบมีดแบบแบ่งส่วนหรือแบบมีฤทธิ์กัดกร่อนสำหรับตัดโลหะโดยเฉพาะมักจะประหยัดกว่าการยืดอายุเพชรบนเหล็กบริสุทธิ์ — ตัดการเสียดสีที่บุด้วยเพชร ซึ่งเป็นแผ่นที่มีเครื่องมือที่เหมาะสมสำหรับงาน

7. คำถามที่พบบ่อย

ใบเพชรตัดผ้าเบรคได้ไหม?

ใช่. วัสดุเสียดสี เช่น เส้นใยเหล็ก อนุภาคเซรามิก และตัวเติมแร่ มีฤทธิ์กัดกร่อนแต่สามารถตัดด้วยเพชรได้ทั้งหมด แผ่นรองหลังที่เป็นเหล็กใช้งานได้ดีที่สุดโดยใช้ใบมีดตัดโลหะที่มีขอบต่อเนื่องหรือแบบแบ่งส่วน สำหรับปริมาณการผลิต ใบมีดเพชรขอบต่อเนื่องแบบเชื่อมจะให้สมดุลอายุการใช้งานและคุณภาพคมตัดที่ดีที่สุด

ใบมีดเพชรแบบเชื่อมหรือชุบด้วยไฟฟ้า - ไหนดีกว่าสำหรับการตัดผ้าเบรก?

สำหรับการผลิตวัสดุเสียดสีเป็นชุด ใบมีดแบบขอบต่อเนื่องแบบเชื่อม (ไม่มีฟัน) จะมีอายุการใช้งานยาวนานกว่า และตัดได้สะอาดยิ่งขึ้นและมีการบิ่นน้อยลง สำหรับการตัดแต่งที่แม่นยำ การตัดตามรูปร่าง หรือแผ่นรองหลังที่เป็นเหล็กบางในชุดเล็กๆ ใบมีดชุบด้วยไฟฟ้าจะคมกว่า บางกว่า และแม่นยำกว่า แต่มีอายุการใช้งานสั้นกว่า

เหตุใดจึงต้องใช้ใบมีดต่อเนื่องแบบไร้ฟันสำหรับผ้าเบรก

ขอบล้อแบบต่อเนื่อง (ไม่มีฟัน) กระจายแรงกดในการตัดอย่างสม่ำเสมอ ซึ่งช่วยลดการบิ่นและการหลุดร่อนของวัสดุเสียดสี ขอบล้อที่แบ่งส่วนจะสร้างแรงกระแทกที่ขอบเขตแต่ละส่วน ซึ่งอาจส่งผลให้เมทริกซ์ของสารยึดเกาะแตกหักและทำให้เกิดการแตกหักของขอบได้

ผ้าเบรกควรตัดเปียกหรือแห้งดี?

ขอแนะนำให้ตัดแบบเปียก วัสดุเสียดสีเบรกใช้สารยึดเกาะฟีนอลิกเรซินที่จะสลายตัวที่อุณหภูมิสูงกว่า 300°C ประมาณ การระบายความร้อนด้วยน้ำช่วยป้องกันความร้อนที่จะเผาไหม้ ทำให้เกิดคาร์บอน หรือแยกชั้นของแรงเสียดทาน — และช่วยยืดอายุการใช้งานของใบมีดพร้อมทั้งกำจัดฝุ่นที่เป็นอันตราย

ฉันจะยืดอายุใบมีดเพชรเมื่อตัดผ้าเบรกได้อย่างไร

ใช้การตัดแบบเปียก จับคู่การยึดเกาะของใบมีดกับความแข็งของวัสดุเสียดสี หลีกเลี่ยงการบังคับใบมีดผ่านการตัด ตกแต่งเพชรให้สม่ำเสมอ และเก็บใบมีดให้เรียบเพื่อป้องกันการบิดเบี้ยว สำหรับเส้นที่มีปริมาณมาก ใบมีดเชื่อมด้วยเลเซอร์ที่มีส่วนเพชรหลายชั้นมีอายุการใช้งานยาวนานกว่าใบมีดชุบด้วยไฟฟ้าชั้นเดียวหลายเท่า
