การออกแบบใบมีดตัดแห้งแบบใดที่เชื่อถือได้

การตัดแบบแห้งจะขจัดสิ่งหนึ่งที่ใบมีดเพชรต้องพึ่งพา นั่นคือน้ำ เมื่อไม่มีสารหล่อเย็นในรอยตัด ข้อต่อแบบเซกเมนต์ต่อคอร์ พันธะและแกนเหล็กทั้งหมดจะทำงานร้อนขึ้น และการกำจัดฝุ่นจะต้องเกิดขึ้นในอากาศเพียงอย่างเดียว การตัดสินใจในการออกแบบเพียงไม่กี่อย่างเท่านั้นที่จะแยกเบลดที่รอดจากสภาพแวดล้อมนั้นออกจากเบลดที่ล้มเหลวเร็ว

โดยสตีเว่น หลี่, ผู้อำนวยการ, ORIDAWN  ·  Published 17 September 2026  ·  อ่าน 6 นาที

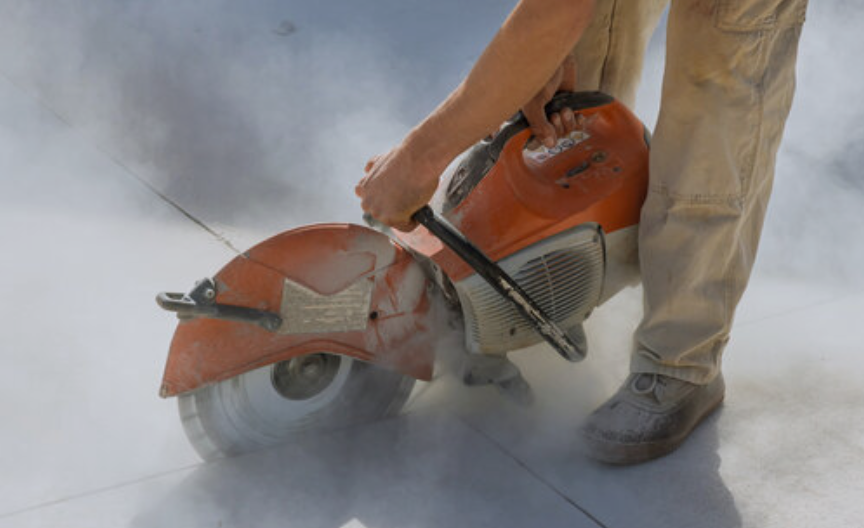

การตัดแผ่นคอนกรีตที่บ่มแล้วแบบแห้ง เนื่องจากไม่มีน้ำอยู่ในรอยตัด ข้อต่อ พันธะ และแกนจึงนำพาความร้อนได้มากกว่าการตัดแบบเปียก

บนหน้านี้

1. การตัดแบบแห้งมีผลอย่างไรกับใบมีด

2. คุณสมบัติการออกแบบหกประการที่ตัดสินความน่าเชื่อถือ

3. คุณสมบัติการออกแบบและตัวเลขที่ต้องการในแผ่นข้อมูล

4. คำถามแปดข้อที่ต้องถามซัพพลายเออร์

5. ช่างเป็นใบมีดแห้งที่เชื่อถือได้

6. คำถามที่พบบ่อย

การตัดแบบแห้งมีผลอย่างไรกับใบมีด

ใบเพชรถูกตัดตามการสึกหรอที่ได้รับการควบคุม: พันธะโลหะที่อยู่รอบๆ เพชรแต่ละเม็ดจะสึกหรอกลับในอัตราที่กำหนด ทำให้คริสตัลทื่อหลุดออก ส่งผลให้คริสตัลสดเผยออกมา น้ำสนับสนุนกระบวนการดังกล่าวได้สองวิธี คือ นำความร้อนออกจากรอยตัด และชะล้างสารละลายที่มีฤทธิ์กัดกร่อนออกจากแกนเหล็ก

ถอดออกและการตัดแบบเดียวกันจะเกิดขึ้นที่อุณหภูมิสูงกว่า โดยมีกรวดค้างอยู่ในการตัด โหมดความล้มเหลวจะเปลี่ยนไปตามลำดับ: ข้อต่ออ่อนตัวลง แกนสูญเสียความตึง แบ่งจานหรือถอดออก และใบมีดเคลือบแทนการตัด ใบมีดตัดแห้งจึงไม่ใช่ใบมีดเปียกที่ใช้โดยไม่มีน้ำ — การออกแบบจะต้องแตกต่างจากส่วนลงไปถึงแกนกลาง

คุณสมบัติการออกแบบหกประการที่ตัดสินความน่าเชื่อถือ

1. ข้อต่อแบบเซ็กเมนต์ถึงคอร์

วิธีติดเซ็กเมนต์จะตัดสินว่าใบมีดจะแห้งหรือไม่ ใบมีดที่บัดกรีและบัดกรีเงินนั้นขึ้นอยู่กับโลหะเติม โดยทองเหลืองจะอ่อนตัวลงจากอุณหภูมิประมาณ 1,375 °F (ประมาณ 745 °C) ซึ่งเป็นอุณหภูมิที่เลื่อยน้ำมันเบนซินสามารถเข้าถึงได้เมื่อเจียระไนแบบแห้งเป็นเวลานานก่อนที่เพชรจะหมดไป การเชื่อมด้วยเลเซอร์จะเชื่อมส่วนเข้ากับแกนโดยไม่มีตัวเติม ดังนั้นข้อต่อจึงทนความร้อนได้ แนวปฏิบัติของยุโรปภายใต้ EN 13236 กำหนดกล่องโหลดแบบเซกเมนต์ 600 N/mm² สำหรับใบมีดเชื่อมด้วยเลเซอร์ และความแข็งของแกนขั้นต่ำ 24 HRC สำหรับใบมีด 230 มม. เป็นข้อต่อที่เราใช้ข้ามของเราใบเลื่อยเพชรเชื่อมด้วยเลเซอร์ช่วงด้วยเหตุผลนี้เอง

2. เรขาคณิตของเซ็กเมนต์และการกวาดล้างด้านข้าง

การตัดเซกเมนต์จะถูกสร้างให้กว้างกว่าแกน ดังนั้นคมตัด (ไม่ใช่เหล็ก) จะรับภาระ การเว้นระยะห่างด้านข้างคือสิ่งที่หยุดการตัดแบบแห้งให้กลายเป็นการสึกหรอจากโลหะบนหิน ความสูงของส่วนมักอ่านว่าอายุการใช้งานของใบมีด ไม่ใช่: ส่วนเพชรขนาด 10 มม. ที่บรรจุเพชรผสมอย่างเหมาะสมสามารถอยู่ได้นานกว่าส่วนเพชรขนาด 15 มม. แบบบาง สำหรับงานแบบแห้ง ความเข้มข้นของเพชรและขนาดเม็ดกรวดที่สัมพันธ์กับวัสดุมีความสำคัญมากกว่าความสูงเพียงอย่างเดียว

3. เรขาคณิตของรางน้ำและช่อง

ช่องว่างระหว่างส่วนต่างๆ เป็นระบบทำความเย็นและเคลียร์เพียงระบบเดียวที่ใบมีดแบบแห้งมี พวกมันดึงอากาศผ่านร่อง นำฝุ่นและของเหลวออกมา และปล่อยให้แกนโค้งงอแทนที่จะแตกร้าว รูปทรงแบบเปิดเหมาะกับฝุ่นที่มีฤทธิ์กัดกร่อนปริมาณมาก ซึ่งเป็นเหตุผลว่าทำไมช่อง U และช่องกุญแจที่กว้างจึงเป็นเรื่องปกติสำหรับแอสฟัลต์และคอนกรีตสีเขียว - รูปแบบช่องที่ใช้ในของเราใบมีดตัดคอนกรีตและยางมะตอย. ช่องที่แคบกว่านั้นใช้สำหรับหินที่มีความหนาแน่นสูง เช่น หินแกรนิต ซึ่งมีปริมาณฝุ่นน้อยกว่าและภาระบนแกนจะสูงกว่า

4. การป้องกันการตัดราคา

การตัดด้านล่างคือการสึกหรอบนแกนเหล็กที่อยู่ด้านล่างส่วนงาน ซึ่งเกิดจากสารกัดกร่อนที่ไหลผ่านรอยตัด เมื่อแกนกลางบางลงต่ำกว่าส่วนนั้น ส่วนนั้นจะสูญเสียการรองรับและสามารถออกจากใบมีดได้ ส่วนที่ขยายลึกเข้าไปในแกนกลาง - ส่วนที่หล่นหรือฟันป้องกัน - ขจัดคราบสกปรกออกจากข้อต่อนั้นและรักษาโลหะรองรับไว้เหมือนเดิม เป็นคุณลักษณะราคาไม่แพงที่ช่วยป้องกันความล้มเหลวที่มีราคาแพงที่สุด

5. ความแข็งของพันธะตรงกับวัสดุ

ความแข็งของพันธะเป็นกฎการจับคู่ที่มักถูกละเลยในการตัดแบบแห้ง วัสดุที่แข็งและหนาแน่นแทบไม่ทำให้การยึดเหนี่ยวสึกหรอ ดังนั้นจึงจำเป็นต้องมีการยึดเหนี่ยวที่นุ่มนวลกว่าเพื่อปล่อยเพชรทื่อออกมา วัสดุที่มีฤทธิ์กัดกร่อนจะสึกหรอพันธะอย่างรวดเร็ว ดังนั้นจึงจำเป็นต้องมีพันธะที่แข็งกว่าและยึดเพชรไว้ได้นานกว่า เลือกผิดในทิศทางใดทิศทางหนึ่ง และใบมีดจะเคลือบทับหรือสึกหรอในการเปลี่ยนเกียร์

6. แกนเหล็ก: แข็ง, ตึง, แบน

แกนกลางคือจุดที่มักจะสูญเสียการตัดแบบแห้ง ควรเป็นเหล็กชุบแข็งและอบชุบด้วยความร้อน ปรับความตึงเพื่อให้วิ่งได้จริง และแบนพอที่จะให้ค่า Runout อยู่ภายในค่าเผื่อ การสั่นสะเทือนไม่ได้เป็นเพียงปัญหาด้านความสะดวกสบายเท่านั้น แต่การส่ายไปมาที่มากเกินไปและภาระด้านข้างถือเป็นต้นเหตุของการดีดกลับบนเลื่อยมือถือ ซึ่งเป็นเหตุผลว่าทำไมเอกสารความปลอดภัย FEPA สำหรับเลื่อยเพชรถือว่าใบมีดที่เสียหายหรือบิดเบี้ยวเป็นสภาวะหยุดทำงาน ก่อนที่ใบมีดแบบแห้งจะขึ้นเครื่อง ให้ตรวจสอบความเรียบ รอยแตกที่ปลายร่อง ส่วนที่หายไป และการทำให้แกนบางลงด้านล่างส่วนดังกล่าว

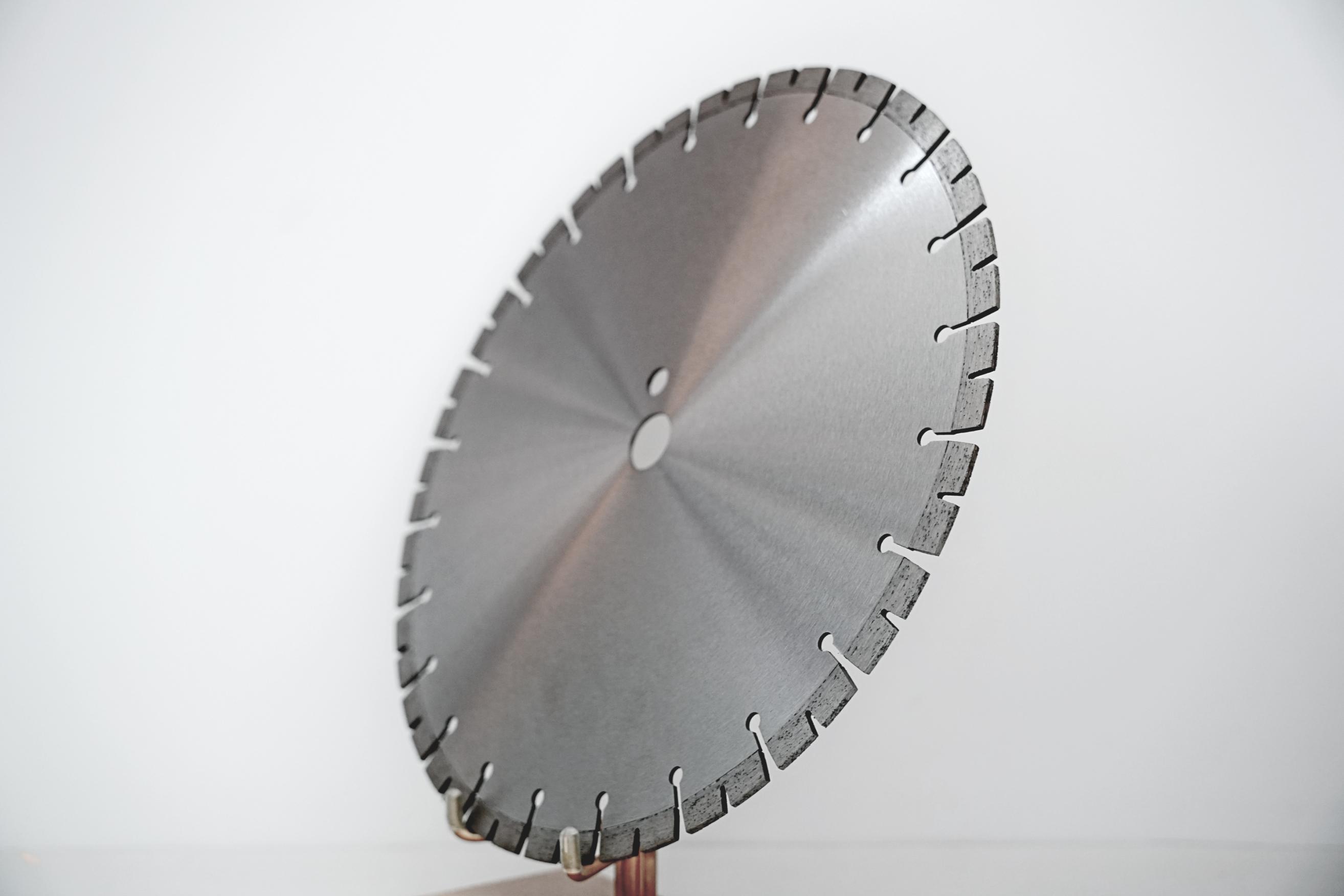

มุมมองแบบมาโครของส่วนที่เชื่อมด้วยเลเซอร์และรางที่อยู่ด้านข้าง ซึ่งเป็นคุณสมบัติสองประการที่กำหนดวิธีที่ใบมีดแบบแห้งจัดการความร้อนและสารละลาย

คุณสมบัติการออกแบบและตัวเลขที่ต้องการในแผ่นข้อมูล

คำถามแปดข้อที่ต้องถามซัพพลายเออร์

1. เซ็กเมนต์เชื่อมด้วยเลเซอร์ ประสาน หรือเผาผนึก — และคุณสามารถแสดงบันทึกการทดสอบการเชื่อมได้หรือไม่

2. ความเร็วในการทำงานสูงสุดในหน่วย m/s คือเท่าใด และความเร็วรอบต่อนาทีที่ตรงกันซึ่งทำเครื่องหมายไว้บนใบมีดคือเท่าใด

3. รหัสจำกัดการใช้งาน EN 13236 ใดที่ใช้กับเบลดนี้

4. ความสูงของเซกเมนต์และความเข้มข้นของเพชรคือเท่าใด และพันธะถูกกำหนดไว้สำหรับช่วงวัสดุใด

5. รูปทรงของสล็อตใดที่ถูกตัดเข้าไปในแกนกลาง และเหตุใดจึงต้องตัดรูปทรงนั้นสำหรับแอปพลิเคชันนี้

6. ส่วนต่างๆ มีการป้องกันการตัดราคาหรือไม่ และความลึกเท่าใด

7. เกรดและความแข็งของแกนเหล็กคืออะไร และจะมีการตรวจสอบความตึงก่อนจัดส่งอย่างไร

8. รหัสการตรวจสอบย้อนกลับคืออะไร และจะเชื่อมโยงกลับไปยังบันทึกการผลิตได้อย่างไร

รายละเอียดประการหนึ่งที่ควรค่าแก่การเพิ่มลงในรายการนั้น คือ ขนาดของรูเจาะต้องตรงกันทุกประการ รูขนาด 7/8 นิ้วคือ 22.23 มม. ไม่ใช่ 22 มม. รูเจาะโดยประมาณจะรับภาระด้านข้างเข้าไปในใบมีดตั้งแต่การตัดครั้งแรก

ช่างเป็นใบมีดแห้งที่เชื่อถือได้

ไม่ใช่ใบมีดเปียกขายโดยไม่มีน้ำหากใบมีดมีรหัสจำกัดเฉพาะส่วนที่เปียก การปล่อยให้แห้งจะไม่ทำให้ขอบด้านความปลอดภัยหลุดออกไป แต่จะเป็นการขจัดข้อสันนิษฐานที่ใบมีดได้รับการออกแบบมา

ไม่ใช่ใบมีดที่ไม่มีเครื่องหมายภายใต้อีเอ็น 13236ใบมีดต้องมีประกาศความสอดคล้อง ขนาด ความเร็วสูงสุดในหน่วย m/s และ rpm ทิศทางการหมุน ข้อจำกัดในการใช้งาน ผู้ผลิตหรือแบรนด์ และรหัสตรวจสอบย้อนกลับ หากไม่มีเอกสารเหล่านี้ ก็ไม่มีเอกสารความสอดคล้องที่จะชี้ให้เห็นหากมีข้อผิดพลาดเกิดขึ้น

ไม่ใช่ใบมีดที่ถูกที่สุดต่อหน่วยต้นทุนต่อการตัดคือตัวเลขที่สำคัญ บนพื้นที่แห้ง ใบมีดราคาถูกที่มีข้อต่อประสานมักเป็นตัวเลือกที่แพงที่สุดในตู้เก็บของ

สำหรับผู้ซื้อที่นำเข้ามาในประเทศสหรัฐอเมริกาใบเลื่อยเพชรและชิ้นส่วนจากประเทศจีนอยู่ภายใต้คำสั่งซื้อภาษีตอบโต้การทุ่มตลาดและการตอบโต้ (กรณี A-570-900) และโดยทั่วไปจะป้อนภายใต้ HTSUS 8202.39.00 แกนที่มีความแข็ง Rockwell C ต่ำกว่า 25 และใบมีดที่อยู่นอกช่วงความหนาที่ระบุไว้ในคำสั่งซื้อ จะถือว่าอยู่นอกขอบเขต ยืนยันจุดยืนของผู้ผลิตก่อนที่คุณจะจองการจัดส่งแทนที่จะจองภายหลัง

คำถามที่พบบ่อย

1.ใบมีดเพชรที่ออกแบบมาสำหรับการตัดแบบเปียกสามารถใช้แบบแห้งได้หรือไม่?

มักจะมีค่าใช้จ่ายเท่านั้น ใบมีดแบบเปียกถูกจำกัดด้วยข้อต่อแบบเซกเมนต์ต่อแกน: ใบมีดแบบบัดกรีและแบบบัดกรีเงินไม่ปลอดภัยสำหรับการวิ่งแบบแห้ง เนื่องจากข้อต่อสามารถอ่อนตัวลงได้ดีก่อนที่เพชรจะสึกหรอ หากใบมีดไม่ได้ทำเครื่องหมายไว้สำหรับการใช้งานแบบแห้ง ให้ถือว่าเป็นการตัดแบบเปียกเท่านั้น

2.ส่วนที่สูงกว่าหมายถึงอายุการใช้งานใบมีดที่ยาวนานขึ้นหรือไม่?

ไม่ใช่ด้วยตัวเอง เซ็กเมนต์ 10 มม. ที่ผสมเพชรอย่างเหมาะสมสามารถอยู่ได้นานกว่าเซ็กเมนต์ 15 มม. แบบบาง สิ่งสำคัญในการตัดแบบแห้งคือความเข้มข้นของเพชรและขนาดเม็ดมีดที่สัมพันธ์กับวัสดุ บวกกับความสูงของส่วนที่สูงพอที่จะทำให้ใบมีดไม่หลุดก่อนที่จะถึงบริเวณรอยเชื่อม

3.เหตุใดใบมีดตัดแบบแห้งจึงมีช่องระหว่างส่วนต่างๆ

ช่องระหว่างส่วนต่างๆ เป็นระบบทำความเย็นและเคลียร์เพียงระบบเดียวที่ใบมีดแบบแห้งมี โดยดึงอากาศผ่านรอยตัด พัดพาฝุ่นและของเหลวไหลออก และปล่อยให้แกนงอแทนที่จะแตก ช่องที่กว้างขึ้นและเปิดมากขึ้นเหมาะกับวัสดุที่มีฤทธิ์กัดกร่อน เช่น แอสฟัลต์และคอนกรีตสีเขียว ช่องกุญแจที่แคบกว่าเหมาะกับหินแข็งและหนาแน่นซึ่งมีปริมาณฝุ่นน้อยกว่า

4.การตัดราคาคืออะไร และดรอปเซ็กเมนต์ป้องกันได้อย่างไร

การตัดด้านล่างคือการสึกหรอบนแกนเหล็กที่อยู่ด้านล่างส่วนงาน ซึ่งเกิดจากสารกัดกร่อนที่ไหลผ่านรอยตัด หากปล่อยทิ้งไว้โดยไม่ตรวจสอบ มันจะทำให้แกนบางลงจนกว่าส่วนนั้นจะสูญเสียการรองรับและออกจากใบมีด ส่วนหล่นหรือที่เรียกว่าฟันป้องกันจะขยายลึกเข้าไปในแกนกลางและมีของเหลวไหลออกจากข้อต่อนั้นอย่างชัดเจน

5.ฉันควรตรวจสอบเครื่องหมาย EN 13236 ใดบนใบมีดตัดแบบแห้ง

ตรวจสอบว่าใบมีดเป็นไปตามข้อกำหนด EN 13236 ความเร็วในการทำงานสูงสุดเป็นเมตร/วินาทีและรอบต่อนาที ขนาด ทิศทางการหมุน รหัสข้อจำกัดการใช้งาน ชื่อผู้ผลิตหรือแบรนด์ และรหัสตรวจสอบย้อนกลับ ใบมีดที่ขาดสิ่งใดสิ่งหนึ่งเหล่านี้ไม่มีเอกสารความสอดคล้องที่คุณสามารถชี้ได้

6.การตัดแบบเปียกยังดีกว่าอยู่หรือไม่ แม้ว่าจะใช้ใบมีดแบบแห้งก็ตาม

ใช่ เมื่อใดก็ตามที่มีน้ำ การตัดแบบเปียกช่วยลดอุณหภูมิของใบมีด ลดฝุ่นที่แหล่งกำเนิด และยืดอายุการใช้งานของส่วนได้ตามปกติ ใบมีดแบบแห้งที่เชื่อมด้วยเลเซอร์จะคงตำแหน่งไว้ในไซต์ที่ไม่มีน้ำประปา ในงานกู้ภัยและสาธารณูปโภค และในสภาพอากาศหนาวเย็นซึ่งน้ำจะแข็งตัวหรือไม่สามารถกำจัดทิ้งได้
